SAPI – MikroBus2

Pro zájemce o provoz karet jako např. DSM-1 a AND-1 není tato mikrosběrnice vhodná z důvodu absence napájecí hladiny -12V. Pro tyto účely je navržena minisběrnice MiniBus3.

Tato mikrosběrnice je primárně určena pro vývoj nových desek systému SAPI-1, ovšem později se mi zalíbila jako nosná a propojovací platforma pro demonstrační dvoudeskový systém CPU+GPU. MikroBus2 obsahuje pouze oddělovače adresové sběrnice dle specifikace SAPI-1, tlačítko RESET a přívodní napájecí konektor (WK46248, výrobce TESLA Jihlava) pro připojení zdroje TESLA EA1605, který byl dodáván k počítači PMD-85. Tento zdroj obsahuje všechna potřebná napětí pro systémy s procesorem i8080 (-5V, +5V a +12V).

V tělísku napájecího konektoru WK46248 je nutno vyměnit piny za typ WF 817 91 (typ pro čelní zapájení do plošného spoje). Konektor je na plošném spoji podepřen kovovými distančními sloupky s vnitřním průměrem 2,1mm a délkou 4mm. Vlastní kotvení konektoru k plošnému spoji je provedeno čtyřmi rohovými šrouby M2x10mm.

Strana slotů pro karty

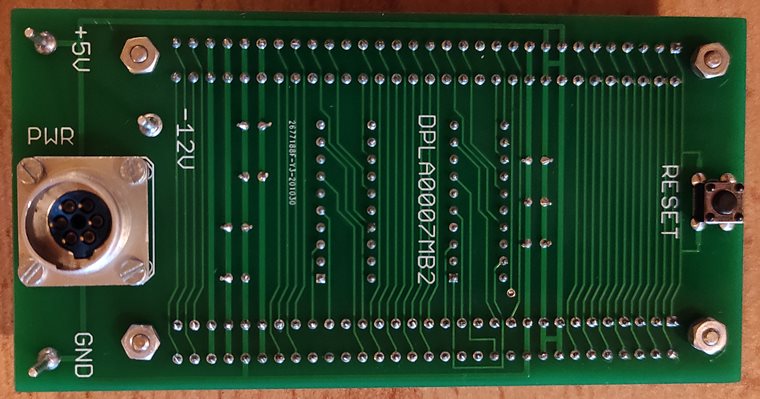

Zadní (napájecí) strana

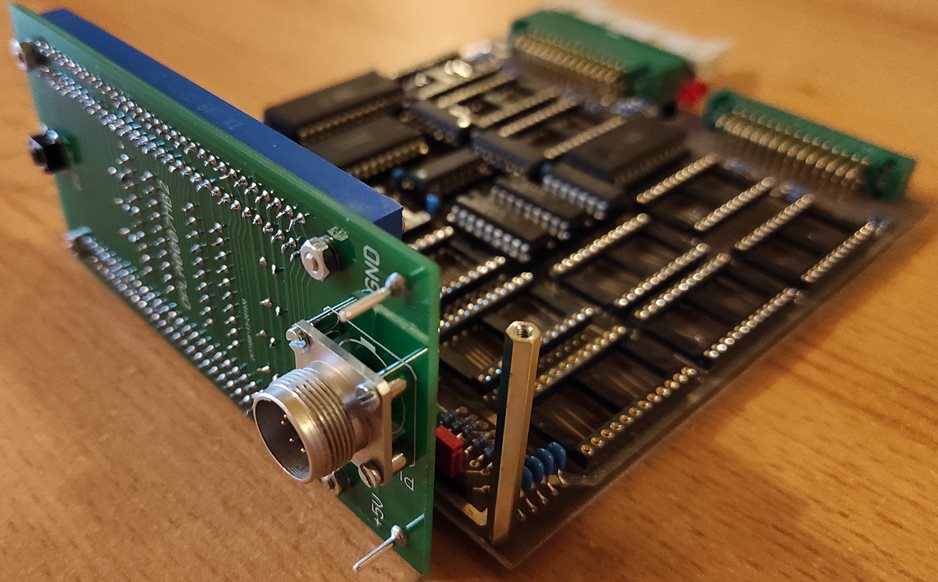

Sběrnice s deskou JPR-1
