SAPI – redukce pro připojení klávesnice ANK-1M5 se sériovým vstupem

Klávesnice ANK-1M5 se k desce JPR-1/JPR-1S připojuje 34-žilovým plochým kabelem. Protože originální konektor FRB (K2) na desce JPR-1 má pouze 30 žil, jsou 4 nové žíly použity k prostorovému oddělení napájecího napětí klávesnice (+5V), které se na originálním konektoru FRB nachází na pinu č. 22.

Jako doplňková funkce pro minimalistické sestavy je implementován opticky oddělený jednobitový vstup, který lze využít jako programově čtený vstupní sériový kanál do rychlosti 19,2kBd. Konektor sériového vstupu na této desce lze přímo propojit se sériovým výstupem na PC pomocí křížového kabelu (nulový modem).

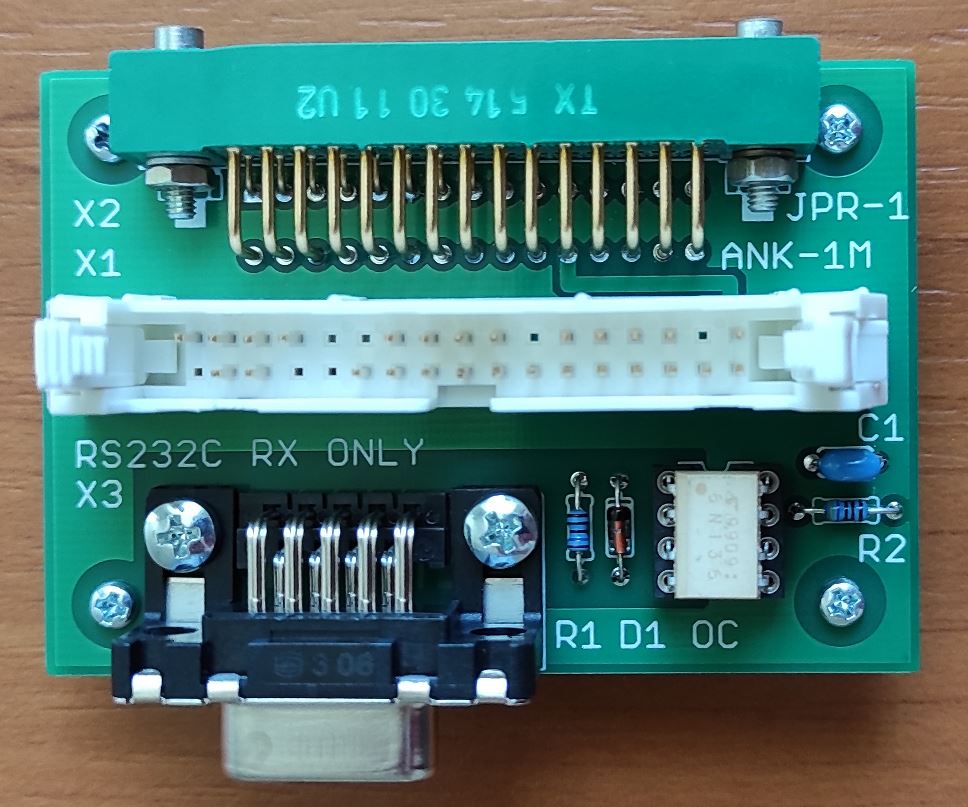

osazená redukce

připojení k JPR-1S

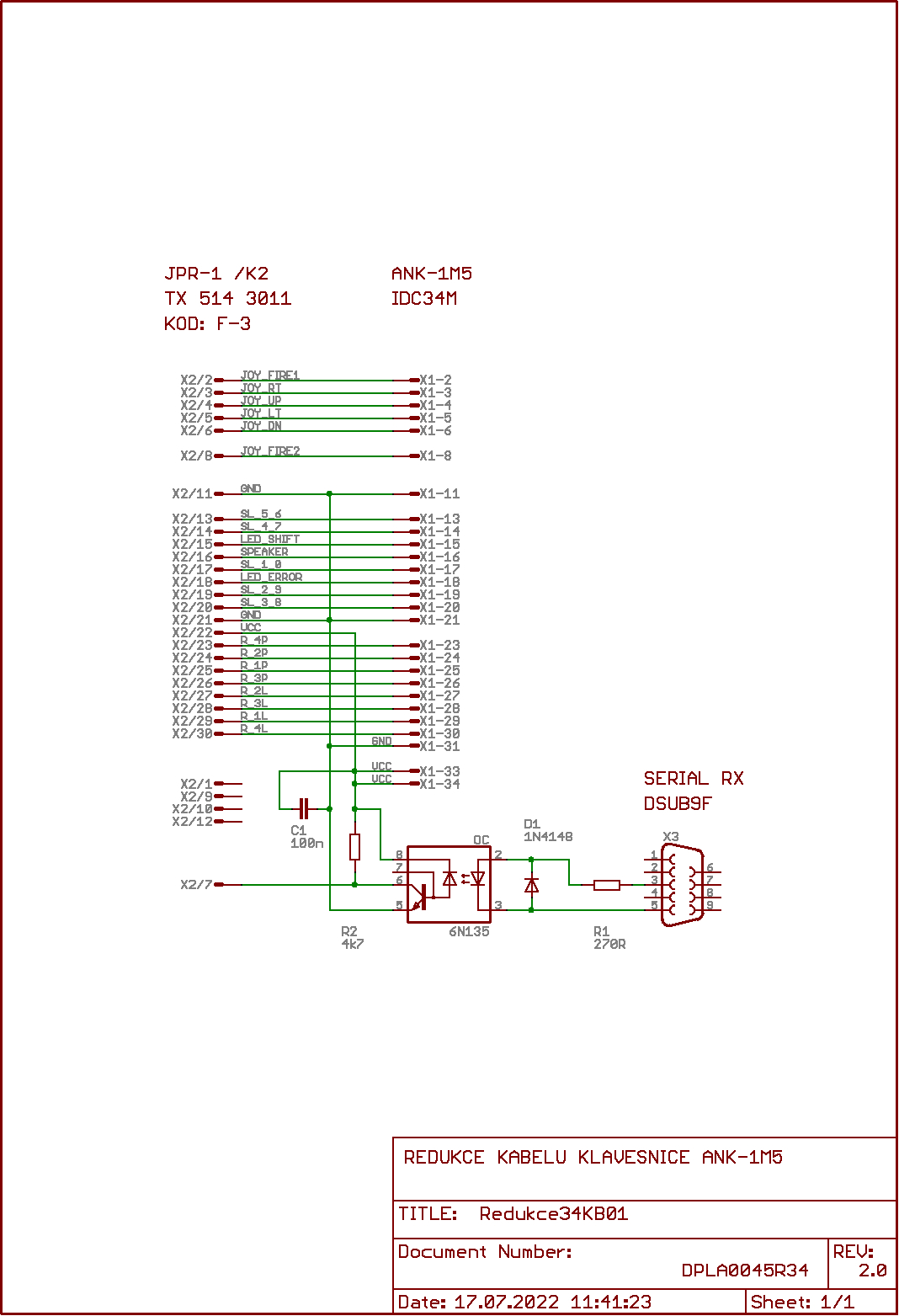

schéma zapojení
