SAPI – deska grafiky DGD-1V rev. 1.1

DGD-1V rev. 1.1

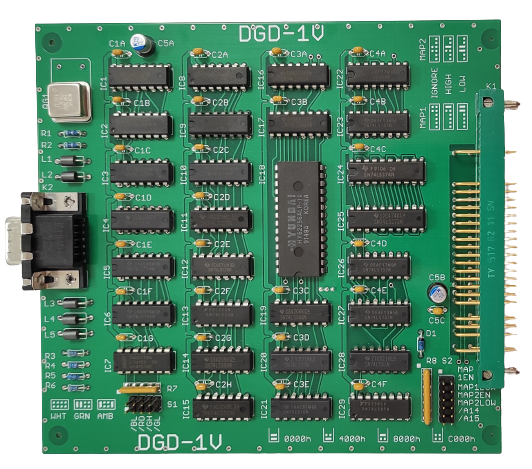

Deska DGD-1V je grafickou kartou systému SAPI-1 s výstupem na VGA monitor a je přímou náhradou originální desky DGD-1. Deska má tyto parametry:

  • rozlišení 320 x 240 pixelů
  • barevná hloubka 1bit/pixel (monochrom)
  • volitelná pozice v adresním prostoru CPU s krokem 16kB
  • možnost stránkování systémovým signálem sběrnice MAP1 nebo MAP2
  • volba barvy monochromatického výstupu (1 z 15 barev inkoustu na černém pozadí)
  • výstupní signál v normě VGA 640×480/60Hz
  • čtení i zápis CPU je synchronní s časováním karty (nedochází k efektu „sněžení“ při přístupu CPU na kartu)

Soubory ke stažení

Popis DGD-1V rev. 1.1

Galerie obrázků

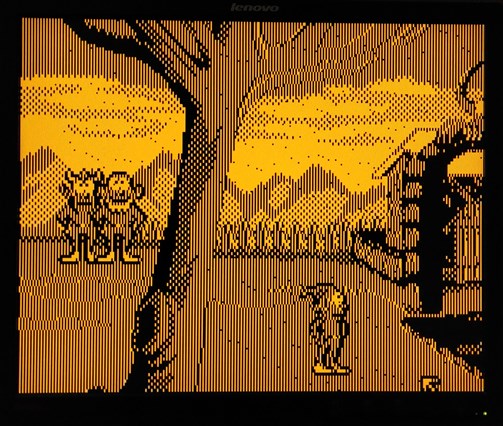

Gobliiins @ DGD-1V
