V článku bude postupně zveřejněn systém nové mechanické konstrukce pro SAPI-1. To označení s jedničkou na konci napovídá, že se nejedná o pozdější systém SAPI 86. Originální sestavy SAPI byly vyráběny důsledně v metrické míře. Naopak v současné době běžně dostupné 19″ systémy jsou vyráběny výhradně v „palcové“ míře. Systém bude zahrnovat vše od zásuvného systému pro desky plošných spojů až po napájecí zdroj a finální krytování.
Jako základ mechanické koncepce byla zvolena stavebnice firmy Apra, jmenovitě její systém subrack 245. Velmi poučný katalog ke stažení, na který se bude odvolávat kusovník projektu, je zde. Určitě existují další výrobci 19″ systémů, ovšem po prvních neúspěšných pokusech byly zvolena Apra pro ideální kompromis mezi sortimentem, dostupností a cenou. Zastoupení pro výrobky Apra má v ČR firma Okatec.

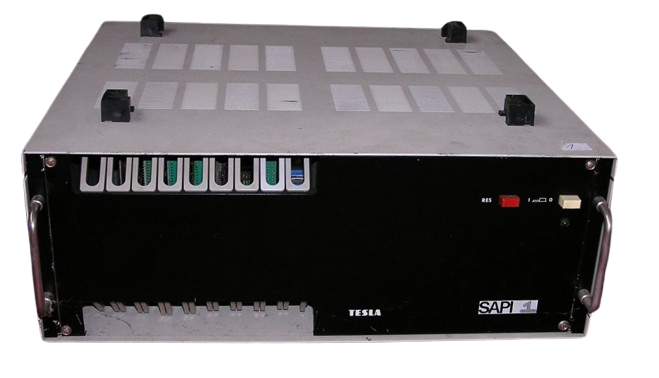

Originální sestava SAPI-1

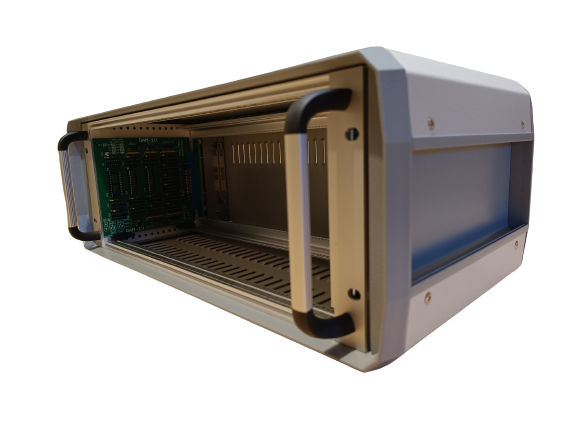

Nová sestava Apra Line
Jednotlivé části systému budou uveřejněny v těchto kapitolách:
- vlastní mechanická konstrukce (subsystém Apra)
- plošný spoj sběrnice a zdroj
- čelní krycí štítky
- 3D tisky pomocných částí
Nové konektory budou (jiiž těžko sehnatelné) FRB, nebo DIN96?
Zůstávají konektory FRB62, jinak by to už SAPI nepřipomínalo vůbec ničím. Takhle jsou alespoň zásuvné karty záměnné s historickými originály. A to obousměrně.
Naštěstí pro samotná tělíska konektorů FRB existují STL modely pro 3D tisk, piny se stále vyrábí a nakonec i ty historické originální konektory FRB se stále daří odněkud dolovat. Ale budou to zbytky, o tom není pochyb.
