Přístrojová krabice KK07-231

Poněkud netradičně uvedu projekt výroby této plechové krabice, která se bohužel ztratila z trhu. Tento projekt si neklade za cíl komerční výrobu, jedná se pouze o svépomocnou náhradu, kdy potřebuji dodržet design s již dříve vyrobenými měřicími přístroji. Je-li někdo ve stejné situaci, či pokud by se někdo chtěl k projektu připojit, tak pro tyto účely je založen tento článek.

Pro prvotní náhled jsem stvořil malý náhledový drátěný model v Excelu zde. Soubor obsahuje dvě záložky, pro základnu a pro horní kryt. Drátěnými modely lze otáčet o 0 až 90° ve všech třech osách. Pokud nechcete soubor stahovat a spouštět, tak uvádím náhledy, co byste jinak viděli.

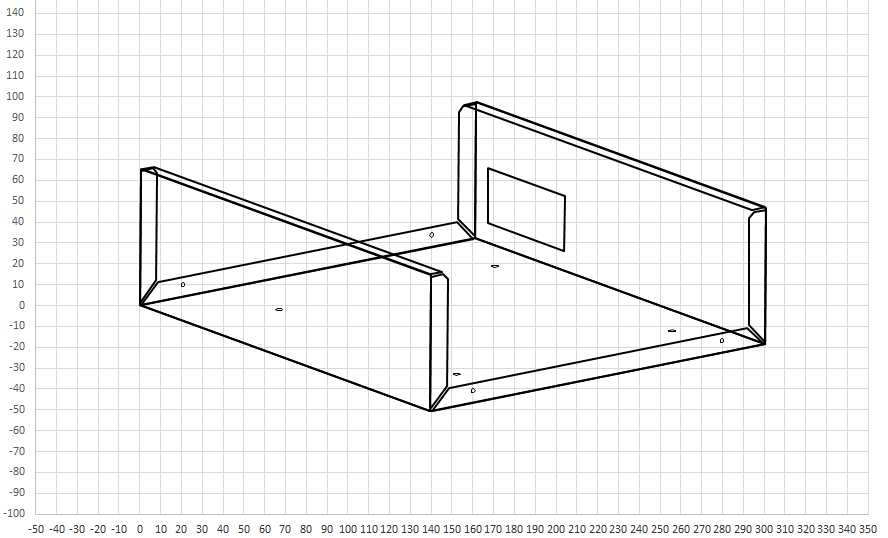

Základna

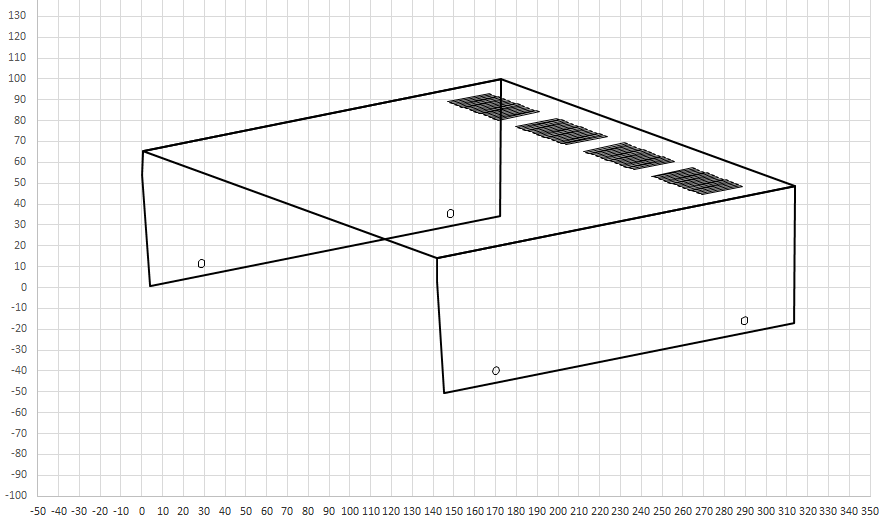

Horní kryt











Rozvinuté tvary plechů se momentálně kreslí, budou rovněž uveřejněny.
